Laywoo-D3をReplicator2で試す

先日のTaulman618につづいて、ちょっと変わったフィラメントのお試し記事です。

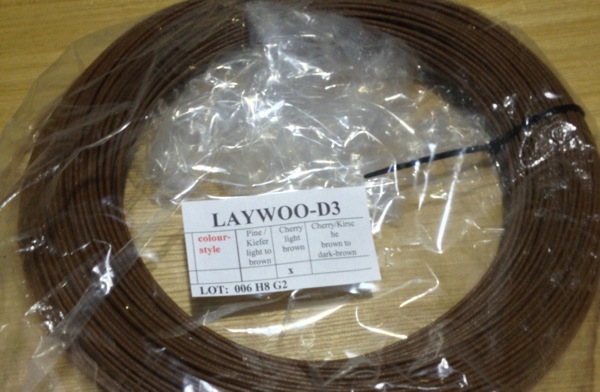

IMG 2747

Laywoo-D3

Laywoo-D3は少し前に話題になったのでご存知の方も多いかもしれません。木材風のテクスチャーを持つ3Dプリンター用フィラメントです。木の繊維/おがくず?を樹脂でフィラメント状にしてあるようです。



こちらもオーストラリアの業者から個人輸入しました。やってきたパッケージのラベルを見るとカラーバリエーションが3種類あるようです。

・Pine to Brown(パイン材から茶色)
・Cherry light Brown(明るいチェリー材。今回来たのはコレ)
・Cherry brown to dark brown (チェリー材から暗い茶色)

Laywoo-D3は180℃〜250℃の幅広い範囲で印刷可能です。まずはエクストルーダー温度190℃でMr. Jawsを印刷してみました。

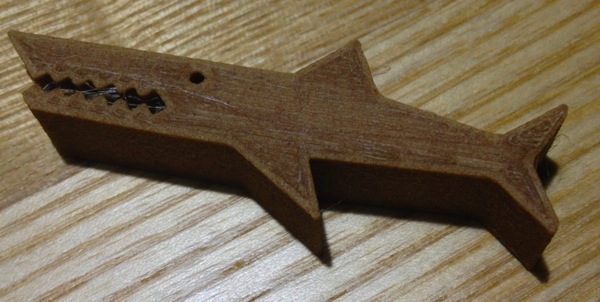

IMG 2808

お約束?のMr. Jaws。190℃で印刷

Laywoo-D3は加熱式の印刷プラットフォームも不要ですし反りも殆どありません。特に問題なく印刷できます。ただ、細かく見ると口の中など狭い溝に繊維状のゴミが見えるのが気になります。同じ現象はTaulman618でもありましたね。

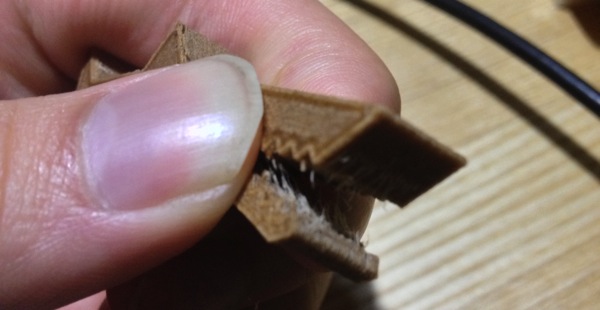

IMG 2810

口の中に繊維状のゴミが見える

さて、Laywoo-D3の特徴として、印刷温度を上げると色が濃くなると言う点があります。紹介されている作例などでは印刷中に温度を変化させて年輪を再現したりしています。これを試してみようと230℃と240℃で20mmキャリブレーションキューブを出力してみました。

IMG 2814

左上のキャリブレーションキューブが230℃、右上が240℃。下のMr. Jawsは190℃。いずれも殆ど変化なし

…殆ど色が変わっていません。裏返すとやや一番そこだけやや黒くなっているようですがその他の面は変化なし。加熱時間が足りないのかと思い、エクストルーダー温度240℃で印刷時のノズル移動速度を80mm/sから45mm/sに下げて再度印刷してみます。

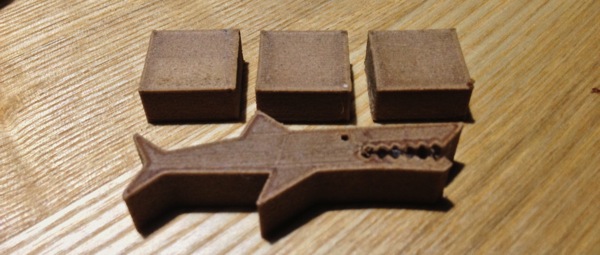

IMG 2817

右上が240℃+45mm/sで印刷したサンプル。やはり殆ど変わらない

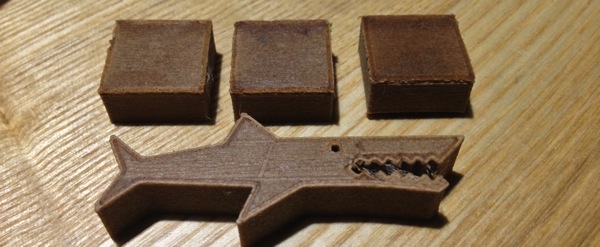

IMG 2819

底面を見ると左から230℃<240℃<240℃+45mm/sの順で色が濃くなっている

やはり変化なしです。やや底面が暗くなったかな、という程度。これは推測ですが、3種類のカラーバリエーションのうち他の2色はパイン材から茶色、というように濃淡が記載されているのに対して、Cherry light Brownはそれがありません。このカラーは温度で色が変化しない仕様なのかもしれません。

というわけでまとめてみます。

 良い点

・木材風の表現ができる
・反りが殆ど発生しない
・印刷温度によって濃淡が変化する?(今回試したCherry light brownではほとんど変化しなかった)
・加温式の印刷プラットフォームが不要

悪い点

・一般的な樹脂に比べて強度は期待できない
・印刷してから固くなるまで少し時間がかかる(力を加えると変形します。柔らかい分下ダレしやすいという情報も)
・印刷時にやや匂う(ABSに比べれば殆ど気になりませんが)
・250gで$25前後と高価、国内で入手困難

対応する印刷温度が広く、マスキングテープへの食いつきも良好で反りも殆ど無しと総じて扱いやすい印象です。ただし公式にプリンターメーカーからサポートされたフィラメントではないので使用は自己責任になります。

(Ref.)

Wood filament LAYWOO-D3 suppliers and price compare
Laywoo-D3の紹介とサプライヤーの一覧です。
